這款二層帶車庫露臺別墅建造實拍，做到了比效果圖還美
這是一款二層帶車庫露臺別墅設計圖紙。戶主是湖南省汨羅市高家坊鎮人，他買回圖紙之后就在家鄉自建了這套農村別墅。這套別墅主體毛坯造價大約花了35萬左右，工期大約用6個月左右。這戶人家的地理相當不錯，門前就是馬路，馬路的另一邊綠草茵茵。屋后是環山圍繞，這種有山有綠樹的環境，真是堪比山水畫。外墻用色精當耐看，加上做了個圍籬笆將房子做成了一個獨立的院子，實際效果可以說是比設計效果圖還美了。

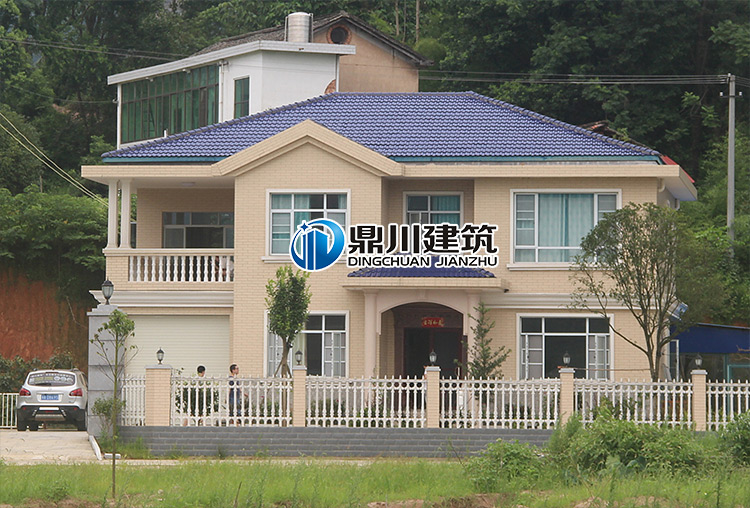

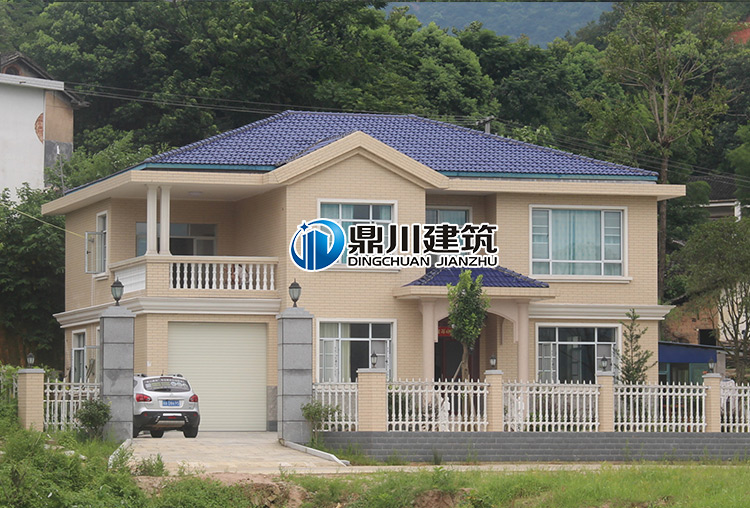

施工案例效果實拍
原設計效果圖圖紙
圖紙屬性
編號： DC0159 層數： 二層 結構形式： 磚混結構 主體造價： 24-28萬
開間： 14.34米 進深： 11.34米 占地面積： 157.59平方米 建筑面積： 290.71平方米
圖紙內容
建 筑 圖：建筑施工總說明、建筑構造設計說明、一層平面圖、二層平面圖、閣樓平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯大樣圖、門頭大樣圖、節點大樣圖、門窗詳圖
結 構 圖：結構設計總說明、基礎平面布置圖、基礎詳圖、一層頂板施工圖、二層頂板施工圖、坡屋頂板施工圖、一層頂梁,柱施工圖、二層頂梁,柱施工圖、坡屋頂梁,柱施工圖、樓梯施工圖、節點大樣圖、坡屋面做法大樣
給排水圖：給排水設計說明、一層給排水平面圖、二層給排水平面圖、閣樓給排水平面圖、屋頂給排水平面圖、給排水大樣圖、給排水系統圖
電 氣 圖：電氣設計說明、配電系統圖、等電位示意圖、一層照明平面圖、二層照明平面圖、閣樓照明平面圖、一層插座平面圖、二層插座平面圖、一層弱電平面圖、二層弱電平面圖、屋頂防雷平面圖、基礎接地平面圖
設計功能
一 層：門廳、客廳、2臥室、廚房、餐廳、衛生間、車庫
二 層：主臥室（附衛生間，陽臺）、臥室（附陽臺）、臥室（附書房）、臥室、棋牌室、衛生間

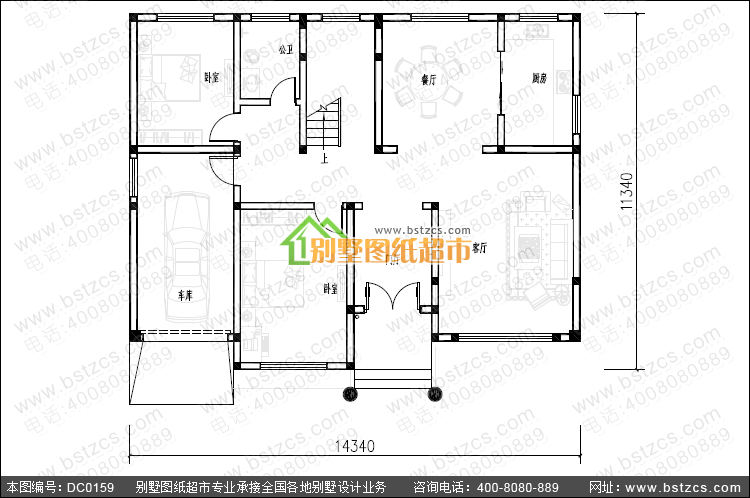

首層房屋戶型設計圖

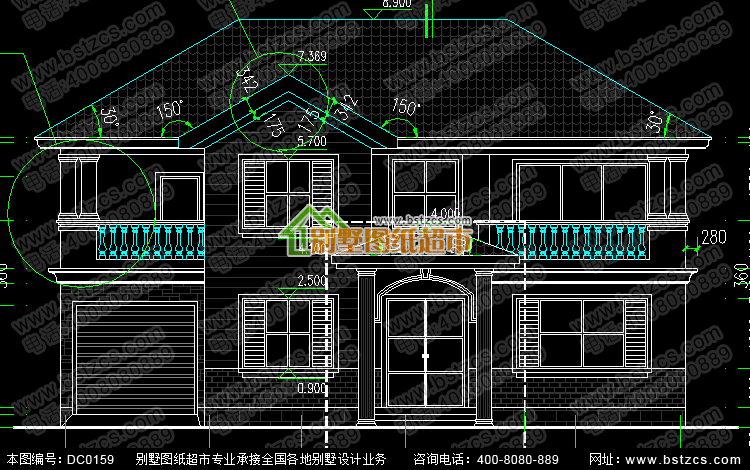

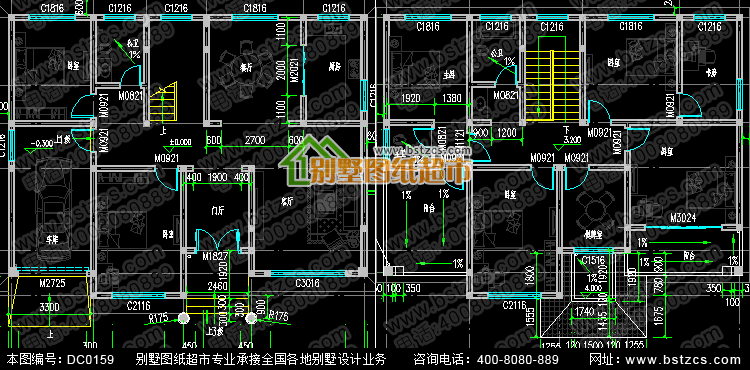

設計圖預覽
此款圖紙有施工圖54張，效果圖2張。地址：http://www.whhuahong.cn/goods-159.html
.jpg)
